智能称重货架通过​​高精度力传感技术​​实时监测货物重量变化，其核心称重系统由​​传感器单元、信号处理模块、抗干扰结构及物联终端​​组成。以下为关键组件详解：

一、核心称重传感组件

1. ​​称重传感器类型​​
   • ​​单点式应变片传感器​​：适用于承载100kg以下的轻型货架（如电子元件柜），基于金属形变产生电阻变化，精度达±0.02%满量程。
   • ​​悬臂梁传感器​​：用于300kg-2吨的中型货架（如仓储托盘），杠杆结构放大微小形变，抗侧向力干扰能力强。
   • ​​S型拉力传感器​​：针对悬挂式货架或起重机集成场景，支持双向受力测量，防护等级可达IP68。
   • ​​称重模块​​：预装限位装置的工业级方案，适用于2吨以上重型立体库，内置温度补偿确保±0.01%精度。
2. ​​传感系统部署​​
   典型货架每层采用​​4点对称布局​​（如：前左/前右/后左/后右），通过并联校准消除偏载误差。额定载荷需按实际承重×1.5倍安全系数选型（例：100kg货架选用150kg传感器）。

二、信号处理与控制单元

1. ​​信号链路流程​​
   ​​惠斯通电桥​​ → 仪表放大器（增益1000倍，抑制≥120dB共模噪声）→ 24位高精度ADC（如ADS1230）→ FIR数字滤波器（消除50Hz工频干扰）→ 微处理器（STM32等）

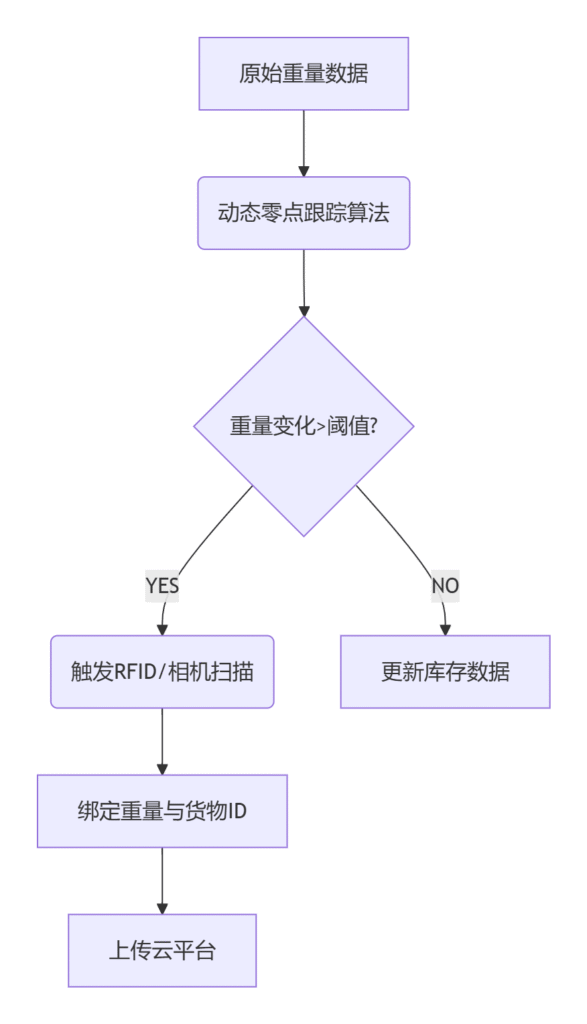

2. ​​边缘智能算法​​
   • ​​动态零点跟踪​​：自动校准空载基准值
   • ​​重量突变识别​​：当变化量>设定阈值（如50g）时，联动RFID/摄像头扫描货物
   • ​​实时库存更新​​：绑定重量数据与货物ID上传云端
3. ​​通信协议选择​​
   • ​​工业场景​​：RS485+Modbus（1200米级联，抗电磁干扰）
   • ​​动态环境​​：CAN总线（汽车/航空级可靠性）
   • ​​轻型货架​​：WiFi 6（>1Gbps高速传输）
   • ​​户外仓储​​：NB-IoT（超低功耗，单电池工作3年）

三、抗干扰与结构设计

1. ​​力学误差控制​​
   • ​​偏载误差​​：四点传感加权平均算法（误差<0.1%）
   • ​​机械振动​​：200Hz采样率 + Kalman滤波（降噪>40dB）
   • ​​热膨胀补偿​​：碳钢基座+温度算法（温漂<0.008%/10℃）
2. ​​电子防护体系​​
   • 三级EMC屏蔽：传感器金属外壳 → PCB铺铜隔离 → 磁环滤波
   • 防雷击设计：6kV TVS管 + 气体放电管
   • 防潮处理：全灌封结构（适用于-40℃~85℃）

四、关键辅助组件

1. ​​货架改装套件​​
   • ​​硬化基座​​：平面度≤0.1mm/m²（预防结构变形）
   • ​​机械限位器​​：三维约束间隙≤0.5mm（限制水平位移）
   • ​​自校准模块​​：内置±0.005%精度标准砝码
2. ​​人机交互终端​​
   • 三色LED灯带：红/黄/绿指示拣货状态
   • 声光报警器：超重/缺货时触发蜂鸣+屏幕警示
   • 电磁锁止装置：对未授权取货行为物理锁定

五、典型应用方案

• ​​医药冷库​​：IP68不锈钢悬臂梁传感器（±0.02%精度，耐-25℃低温）
• ​​汽车零部件仓​​：3吨称重模块+CAN总线（抗油污冲击，误差±0.5kg）
• ​​电商AGV货架​​：WiFi 6单点传感器（20kg量程，±2g精度，支持动态秤重）
• ​​户外集装箱​​：NB-IoT+S型传感器（防盐雾腐蚀，年漂移量<0.01%）

结论

智能称重货架本质是 ​​”力-电-数” 的精密转换​​：

1. ​​传感层​​选耐用的应变式传感器（按负载匹配单点/悬臂梁/模块）
2. ​​信号层​​依赖24位ADC+实时滤波算法（消除环境噪声）
3. ​​结构层​​需刚性质材基座+亚毫米限位（保障长期稳定性）
4. ​​维护层​​实现远程校准（温度/蠕变自修正）

满足四层技术要点的系统可实现 ​​±0.05%精度​​，在80dB噪声环境中仍保持±10g级稳定监测——这不仅支撑实时库存管理，更是驱动智能仓储决策的​​核心数据引擎​​。
